D’ou l’utilité d’un bon réglage de jeu aux soupapes
1. Assurer l’étanchéité et les performances
- Fermeture complète : Si le jeu aux soupapes est trop faible (soupape « bridée »), la soupape ne se ferme pas complètement. Cela entraîne une perte de compression, une baisse de puissance et une augmentation de la consommation de carburant.
- Remplissage optimal : Si le jeu est trop important, la soupape ne s’ouvre pas assez complètement ni assez longtemps, ce qui détériore le remplissage en air/carburant et l’évacuation des gaz brûlés.
2. Éviter la destruction des soupapes
- La soupape d’échappement évacue sa chaleur principalement lorsqu’elle est en contact avec la culasse (sa portée).
- Si le jeu aux soupapes est nul ou insuffisant, la soupape reste légèrement ouverte. Les gaz de combustion extrêmement chauds fuyant par cet orifice vont littéralement griller la matière : c’est ce qu’on appelle une soupape grillée, nécessitant de lourdes réparations.
3. Limiter l’usure mécanique et le bruit
- Jeu trop grand : Un jeu aux soupapes excessif provoque un bruit de claquement métallique caractéristique. À chaque ouverture, l’arbre à cames ou le culbuteur vient « frapper » la queue de soupape au lieu d’entrer en contact progressivement, ce qui accélère l’usure de l’ensemble de la distribution.
En résumé : Un bon réglage de jeu aux soupapes garantit le bon transfert thermique pour éviter la casse, assure une compression maximale pour préserver les performances et protège la distribution contre l’usure prématurée.
Données portant sur Renault Twingo 1
| MOTEUR | ADMISSION | ECHAPPEMENT |
| C3G | 0,20 | 0,25 |
| D7F | 0,10 | 0,20 |
| D4F | 0,05 à 0,12 | 0,15 à 0,22 |
Procédure de réglage du jeu aux soupapes
Moteur C3G

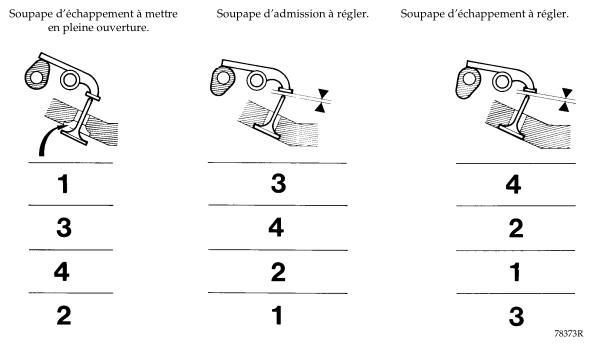

Suivre les indications du tableau suivant :
Moteur D7F
Placer le moteur au Point Mort Haut, cylindre N°1 en allumage. Tourner le vilebrequin dans le sens des aiguilles d’une montre (vue côté distribution) pour arriver au premier repère. Régler la soupape d’échappement N° 1 et N°3. Avancer jusqu’au repère suivant, comme indiqué ci-dessous.
Moteur D4F
Suivre les indications du tableau suivant :
Source : Documentation Renault.
