Couples de serrage

Pour garantir la sécurité et la longévité de votre véhicule, le respect des préconisations constructeurs à l'aide d'une clé dynamométrique est une étape incontournable de chaque réparation.

Qu’est-ce qu’un couple de serrage ?

En mécanique automobile, le couple de serrage désigne la force de rotation appliquée à une vis ou un écrou pour assembler des pièces de manière optimale. Exprimé en Newtons-mètres (N·m), il ne doit jamais être laissé au hasard.

  • Couples de serrage trop faible et la pièce risque de se desserrer sous l’effet des vibrations, entraînant des pannes ou des accidents graves.
  • Couples de serrage trop fort peut étirer le filetage, déformer les composants (comme une culasse) ou casser net la vis.

En l’absence de couples de serrage donnés par le constructeur, il est parfois necessaire d’appliquer les couples de serrage courants selon le type et le diamètre de la vis. Aussi, le tableau suivant regroupe les valeurs de référence les plus courantes pour les boulons métriques ISO, pas standard, en classe 8.8 et 10.9.

Remarque : les valeurs sont indicatives. Pour les assemblages critiques (sécurité, moteurs, structures), utilise les données du fabricant ou la norme ISO/UNI applicable. La lubrification, le type d’écrou, la profondeur d’engagement et la rugosité influencent fortement le couple nécessaire.

Diamètre de boulonClasse 8.8 (à sec)Classe 10.9 (à sec)
M40,30,4
M50,60,9
M611,5
M82,53,6
M104,97,2
M128,512,5
M1413,520
M162131
M182840
M204057
Exprimé en m.kg.

Tous les couples de serrage de la Renault Twingo 1

Moteur

ITEMCOUPLE (m.kg)
Vis de culasse (filets et sous tête huilés) – 1ere phase, selon ordre de serrage2
Vis de culasse – 2eme phase, selon ordre de serrageSerrage angulaire de 90° +/- 4°
Vis de culasse – 3eme phase, après 3 minutes d’attente, et selon ordre de serrageDesserage complet de toutes les vis, puis reprise des serrages 1 et 2
Chapeaux de bielles3,5
Chapeaux de paliers5,5 à 6,5
Vis de paliers de rampe de culbuteurs1,5 à 2
Vis de volant moteur5
Vis de pignon d’arbre à cames3
Vis de poulie de villebrequin – Longueur 40 mm8
Vis de poulie de villebrequin – Longueur 45 mm11
Vis de vidange du carter cylindres1,2
Boulon du galet tendeur de courroie4,2
Ecou du galet tendeur de courroie2
Vis de fixaation des silentblocs sur longerons6
Boulon de bielette arrière sur berceau9,5

ITEMCOUPLE (m.kg)

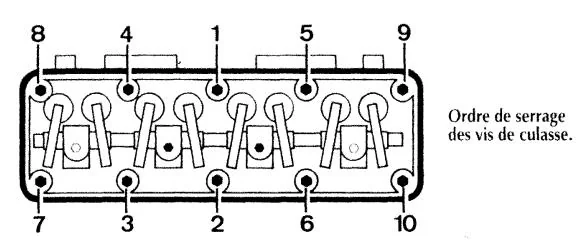

Vis de culasse (filets et sous tête huilés) – 1ere phase, selon ordre de serrage2 puis un angle de 90°

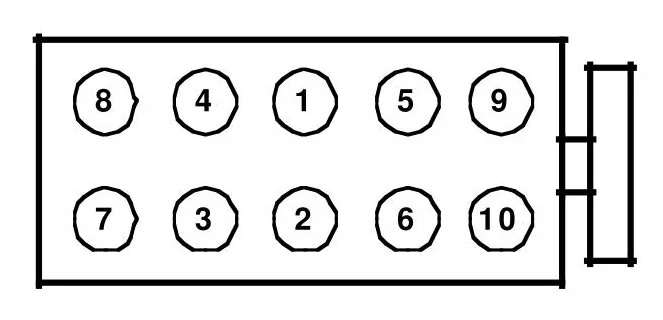

Vis de culasse – 2eme phase, selon ordre de serrageDesserage complet des vis 1 et 2, puis serrage à 2 et serrage angulaire de 200°
Vis de culasse – 2eme phase, selon ordre de serrageDesserage complet des vis 3, 4, 5 et 6, puis serrage à 2 et serrage angulaire de 200°
Vis de culasse – 2eme phase, selon ordre de serrageDesserage complet des vis 7, 8, 9 et 10, puis serrage à 2 et serrage angulaire de 200°
Chapeaux de bielles1,4 puis serrage angulaire de 39°
Chapeaux de paliers2 puis serrage angulaire de 80°
Vis de rampe de culbuteurs2,3
Vis de volant moteur1,7 puis serrage angulaire de 110°
Vis de carter inférieur1
Vis de poulie d’arbre à cames4,5 (5 à partir de l’année 2000)
Vis de poulie de villebrequin2 puis serrage angulaire à 90°
Boulon de galet tendeur de courroie4,2 (5 à partir de l’année 2000)
Ecrou de galet tendeur de courroie5
Vis de fixation des silentblocs sur longerons5,5
Boulon de biellette arrière sur berceau9,5
Ecrou de fixation collecteur d’échappement2,5
Ecrou de fixation collecteur d’admission1,5
Vis du cache culbuteur1,1
Bougie2,5 à 3
Cloche de filtre à huile2

ITEMCOUPLE (m.kg)

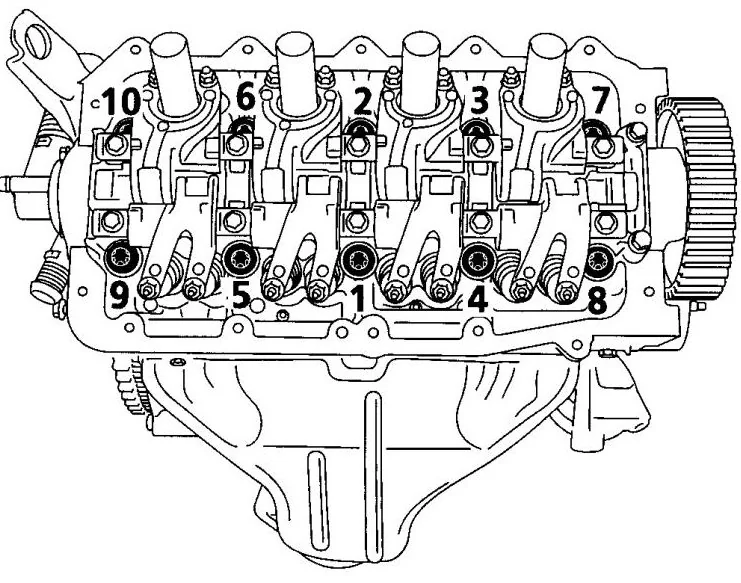

Vis de culasse – 1ere phase, selon ordre de serrage2 +/- 0,2
Vis de culasse – 2eme phase, selon ordre de serrageSerrage angulaire de 230° +/- 6°
Chapeaux de bielles1,4 puis serrage angulaire de 39° +/- 6°
Chapeaux de paliers de vilebrequin2 puis serrage angulaire de 76° +/- 6°

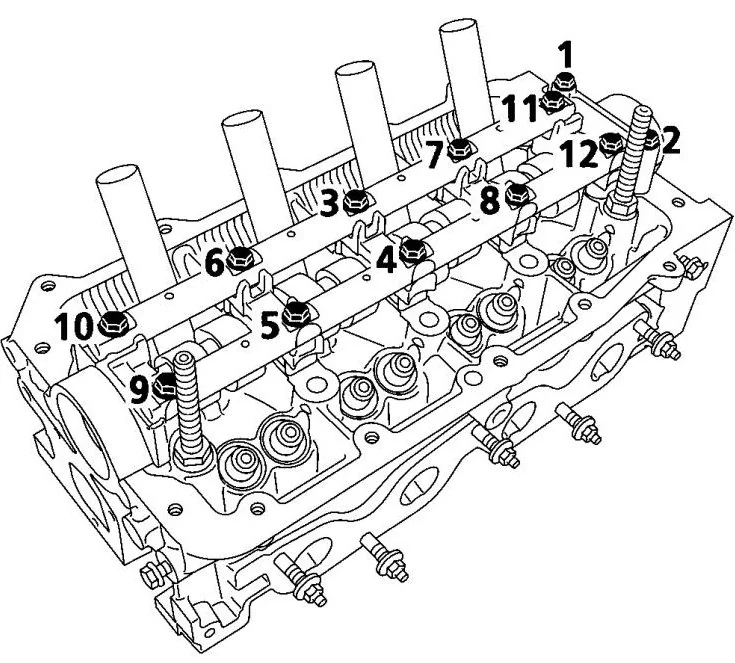

Rampes des culbuteurs – 1ere phase, selon ordre de serrageSerrage des vis 1 et 2 à 0,9
Rampes des culbuteurs – 2eme phase, selon ordre de serrageSerrage des vis 3 à 12 à 0,5
Rampes des culbuteurs – 3eme phase, selon ordre de serrageDesserage complet de la vis 3, puis serrage à 0,7 et serrage angulaire à 50° +/- 6°. Repeter cette opération pour les vis 4 à 12, dans l’ordre
Pompe à huile0,9
Pompe à eau0,9
Vis de volant moteur1,8 puis serrage angulaire de 110° +/- 6°
Vis du carter inférieur sur bloc moteur1
Vis du carter inférieur sur cloche embrayage4
Vis de roue dentée d’arbre à came3 puis serrage angulaire de 45° +/- 6°
Vis de poulie de villebrequin4 puis serrage angulaire de 70° +/- 6°
Galet tendeur de courroie de distribution2,4
Ecrou de fixation du collecteur d’échappement2,5
Vis de fixation du collecteur d’admissionSerrage à la main, puis pressérage à 0,6, et serrage final à 1
Vis du couvre culasse1,2
Bougies d’allumage3 puis serrage angulaire à 45° +/-6°
Fixations des supports moteur droit6,2
Fixation du support moteur inférieur sur berceau6,2
Fixation du support moteur inférieur sur le carter de boite de vitesse11
Fixation du support gauche de boite de vitesse sur caisse2,1
Fixation du support gauche sur boite de vitesse6,2

Embrayage

ITEMCOUPLE (m.kg)
Vis de fixation du mécanisme2,5
Vis de fixation du volant moteur5
Boite de vitesse sur moteur5

Transmission

ITEMCOUPLE (m.kg)
Boite sur moteur5
Bouchon de vidange1,8
Bouchon de remplissage/niveau0,15
Vis de fixatio du soufflet de transmission gauche2,5
Vis de carter de 5eme2,5
Vis d’assemblage des demi-carters de pignonnerie2,5
Bouchon contacteur de marche arrière2,5
Point dur de 5eme1,9
Ecrou d’arbre primaire13,5 avec Loctite Frenbloc
Vis d’arbre secondaire8 avec Loctite Frenbloc

ITEMCOUPLE (m.kg)
Fixation de la crépine d’huile0,9
Vis de fixation du distributeur hydraulique0,9
Vis de carter inférieur0,9
Vis de tôle d’entrainement de convertisseur2,5
Vis de tour de maintien de transmission automatique4
Vis de support de transmission auto sur tampon élastique5,5
Vis de refroidisseur d’huile4

ITEMCOUPLE (m.kg)
Soufflet de transmission gauche sur boite2,5
Boites de vitesses sur moteur4,5
Vis d’arbre secondaire7
Ecrou d’arbre primaire19
Carter d’embrayage sur carter de pignonnerie2,5
Carter arrière sur carter de pignonnerie2,5
Bouchon de vidange2,5
Contacteur de feux de marche arrière2,5
Vis M6 de la pompe1
Vis M8 de la pompe2,4
Vis M10 de fixation de la pompe4,4
Ecrou du bloc hydraulique de commande2,1
Goujon du bloc hydraulique de commande0,8
Raccord des tuyaux haute pression1,4
Accumulateur4

ITEMCOUPLE (m.kg)
Ecrou de transmission25
Vis de fixation du soufflet gauche sur boite de vitesse2,5
Vis de roues9

Direction

ITEMCOUPLE (m.kg)
Vis de fixation du boitier sur le berceau5
Rotules sur pivot3,5
Rotules axiales sur crémaillère5
Vis de bridage de rotules sur biellettes2
Vis de bridage du joint de cardan de colonne de direction2,5
Ecrou de volant4
Vis de fixation de la colonne de direction2,5
Vis de roues9

Suspension

ITEMCOUPLE (m.kg)
Ecrou de tige d’amortisseur6
Jambe de force sur pivot11 (écrou vers l’arrière)
Rotule sur triangle7,5
Vis de bridage de la queue de rotule sur pivot6
Vis d’articulation de triangles sur berceau11,5
Ecrou de cardans25
Rotule de direction sur pivot3,5
Berceau sur caisse6,5
Vis de roues9

ITEMCOUPLE (m.kg)
Vis de fixation supérieure d’amortisseur1,5
Vis de fixation inférieure d’amortisseur7
Ecrou de tige d’amortisseur2,2
Vis de fixation de la fusée4
Vis de fixation du corps d’essieu sur les chapes5
Vis de fixation des chapes sur la caisse4
Ecrou de moyeu17
Vis de roues9

Freinage

ITEMCOUPLE (m.kg)
Vis de colonnette d’étrier10
Vis de fixation d’un disque2
Canalisations sur maître cylindre1,3
Canalisation sur étrier1,5
Canalisation sur cylindre récepteur arrière1,3
Vis de purge0,4 à 0,8
Flasque de frein arrière et fusée4
Ecrous de fixation du servo-frein2,3
Ecrous de fixation du maître cylindre1,3
Fixation du groupe hydraulique sur le support0,8
Vis de roues9

Source : Documentation Renault.
