Le multimètre est l’outil indispensable pour tout mécanicien ou passionné souhaitant diagnostiquer une panne électrique sur son véhicule. Ce guide détaille le fonctionnement d’un multimètre numérique (voltmètre, ohmmètre, ampèremètre et diodmètre), les consignes de sécurité essentielles pour ne pas griller vos calculateurs ou l’appareil, ainsi que les cas d’usage les plus fréquents en atelier : contrôle de batterie, recherche de courant de fuite, test d’interrupteurs et contrôle de capteurs ou autres composants. Primordial sur Renault Twingo 1 !
Introduction & Présentation du Multimètre
C’est le moment de vous rappeler de vos cours de science physique ! 😂
En électricité automobile (systèmes 12V ou 24V), la grande majorité des pannes proviennent de faux contacts, de faux à la masse, de fusibles grillés, d’actionneurs ou de relais usés. Le multimètre permet de matérialiser ce qui est invisible à l’œil nu : la tension (U), l’intensité (I) et la résistance (R). Nous nous concentrerons ici sur des équipements 12V.
Un multimètre automobile classique comporte :
- Un sélecteur rotatif pour choisir le mode et le calibre.
- Des bornes de branchement :

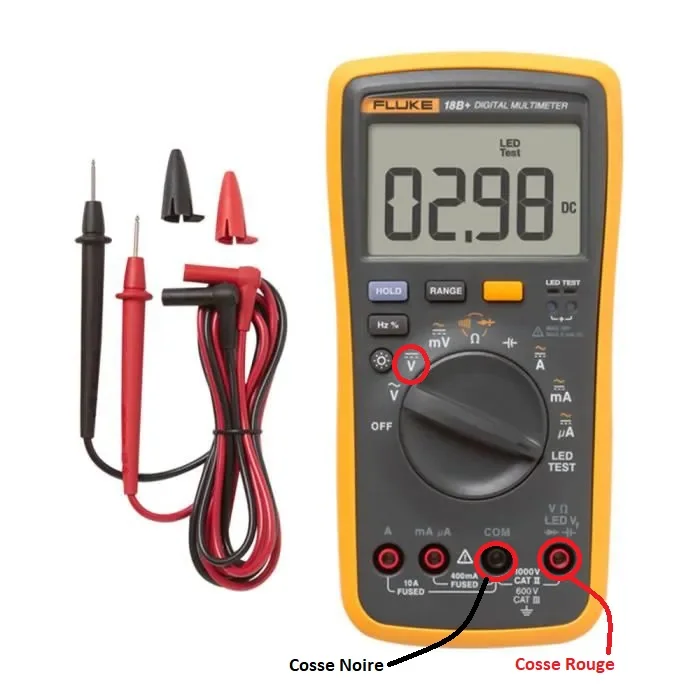

COM(Noir) : la référence, toujours connectée à la masse ou au point négatif.V/Ω(Rouge) : pour la tension, la résistance et les diodes.10AoumA(Rouge) : spécifiquement pour la mesure de courant.
Les 4 Mesures Fondamentales en Automobile
La Mesure de Tension (Voltmètre – VDC)
- Principe : Mesure la différence de potentiel entre deux points d’un circuit.
- Branchement : En parallèle sur le circuit (le circuit reste sous tension).
- Calibre conseillé : Courant Continu (VDC), calibre 20V.

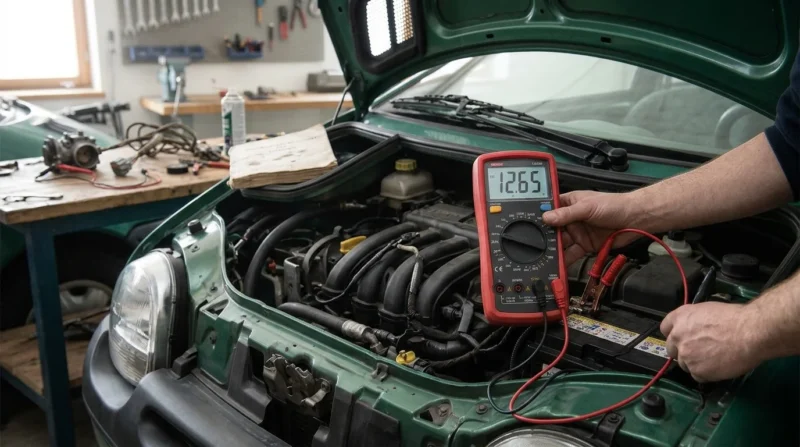

- Exemple : Placer la pointe noire sur la borne (-) de la batterie et la pointe rouge sur la borne (+).
La Mesure de Résistance & Continuité (Ohmmètre – Ω)
- Principe : Mesure la capacité d’un composant à freiner le passage du courant. Le multimètre envoie son propre petit courant interne pour faire le calcul (Loi d’Ohm : R = U / I).
- Branchement : En parallèle sur le composant isolé.
- RÈGLE STRICTE : Le composant doit être HORS TENSION et DÉCONNECTÉ du circuit. Tester la résistance d’un circuit sous tension fausse la mesure et peut détruire l’ohmmètre.
La Mesure d’Intensité (Ampèremètre – A)
- Principe : Mesure la quantité d’électricité qui traverse un conducteur par seconde.
- Branchement : En série (le courant doit impérativement traverser l’appareil).
- Prudence : La plupart des multimètres sont limités à 10 Ampères max. Ne jamais brancher un ampèremètre aux bornes d’une batterie sous peine de provoquer un court-circuit franc et de faire sauter le fusible interne.
Le Mode Diode & Test de Jonction
- Principe : Affiche la tension de seuil d’un composant semi-conducteur (diode, LED, transistor).
- Interprétation :
- 0,2V à 0,7V : Diode fonctionnelle dans le sens passant.
- 0,0V : Court-circuit interne.
- 0L : Circuit coupé ou diode testée en sens bloquant.
Règles d’Or & Précautions de Sécurité
- Airbags & Organes Pyrotechniques : NE JAMAIS utiliser le mode Ohmmètre sur un circuit d’Airbag ou de prétensionneur de ceinture. Le faible courant envoyé par le multimètre suffit à déclencher l’élément pyrotechnique !
- Protection du Calculateur : Utilisez un multimètre numérique à haute impédance interne (au moins $10\,M\Omega$) pour éviter de perturber ou d’endommager les calculateurs électroniques (ECU/Injecteurs) lors des prises de tension.
- Calibrage Ampèremètre : Commencez toujours par le calibre le plus élevé ($10A$) avant de descendre sur les milliampères ($mA$) pour éviter de griller le fusible de protection de l’appareil.
Cas Pratiques d’Atelier (Focus Twingo)
Tester la batterie et le circuit de charge
- Batterie au repos (moteur coupé) :
- > 12.6V : Batterie chargée à 100%.
≈12.2V : Batterie partiellement déchargée (50%).- < 11.9V : Batterie déchargée ou sulfatée.
- Alternateur (moteur tournant à 1500 tr/min) :
- Tension mesurée aux bornes de la batterie : doit se situer entre 13,8V et 14,4V. En dessous de 13,5V, l’alternateur ne charge pas assez ; au-dessus de 14,8V, le régulateur est HS (risque de surtension).
Traquer une fuite de courant
- Couper le contact et fermer toutes les portes (attendre la mise en veille des calculateurs).
- Débrancher la cosse négative (-) de la batterie.
- Placer le multimètre en mode Ampèremètre 10A en série entre la borne (-) de la batterie et la cosse débranchée.
- Valeur normale : Inférieure à 0.05A (50\,mA). Si vous lisez 0.3A ou plus, retirez les fusibles un par un dans la boîte à fusibles jusqu’à voir l’intensité chuter pour isoler le circuit coupable.
Tester la continuité d’un faisceau
Utile pour vérifier si un fil n’est pas coupé entre une prise et un composant :
- Mettre le multimètre en mode Bip / Continuité.
- Débrancher les deux extrémités du faisceau.
- Placer une pointe à chaque extrémité : si ça bipe et que la résistance est inférieure à 1 Ω, le fil est intact.
Contrôler un composant (Ex: potentiomètre)
- Pistes résistives / Potentiomètre de recopie : Mesurer la résistance entre les bornes du potentiomètre tout en tournant l’axe à la main. La valeur doit varier de manière fluide, sans saut brutal vers
OL. - Bobinage Moteur : Mesurer la résistance du petit moteur électrique. Une valeur normale se situe généralement entre 10 Ω et 100 Ω. Si l’ohmmètre indique 0 Ω (court-circuit) ou
OL(bobinage coupé), le micromoteur est hors d’usage.
Les Accessoires indispensables en diagnostic
Pour éviter d’endommager les connecteurs étanches ou les fiches du faisceau, vous pouvez utiliser :
- Grip-fils / Pinces crocodiles : Pour travailler les mains libres.
- Piques-fils (Sondes à perforation fine) : Permettent de prendre une mesure de tension à travers l’isolant du fil sans débrancher le connecteur.
- Pince ampèremétrique DC : Permet de mesurer des courants forts (démarreur, alternateur) ou de traquer des fuites sans jamais ouvrir le circuit électrique.
